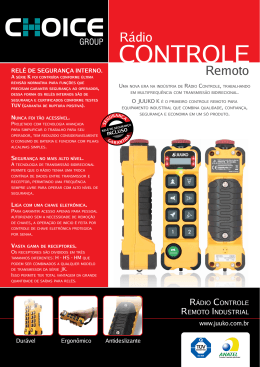

Rádio
RELÉ DE SEGURANÇA INTERNO.
CONTROLE
Remoto
A SÉRIE K FOI CONTRUÍDA CONFORME ÚLTIMA
REVISÃO NORMATIVA PARA FUNÇÕES QUE
PRECISAM GARANTIR SEGURANÇA AO OPERADOR,
DESSA FORMA OS RELÉS INTERNOS SÃO DE
SEGURANÇA E CERTIFICADOS CONFORME TESTES
TUV (GARANTIA DE RUPTURA POSITIVA).
NUNCA FOI TÃO ACESSÍVEL.
UMA NOVA ERA NA INDÚSTRIA DE RÁDIO CONTROLE, TRABALHANDO
EM MULTIFREQUÊNCIA COM TRANSMISSÃO BIDIRECIONAL.
O JUUKO K É O PRIMEIRO CONTROLE REMOTO PARA
EQUIPAMENTO INDUSTRIAL QUE COMBINA QUALIDADE, CONFIANÇA,
SEGURANÇA E ECONOMIA EM UM SÓ PRODUTO.
PROJETADO COM TECNOLOGIA AVANÇADA
PARA SIMPLIFICAR O TRABALHO PARA SEU
OPERADOR, TEM REDUZIDO CONSIDERAVELMENTE
O CONSUMO DE BATERIA E FUNCIONA COM PILHAS
ALCALINAS SIMPLES.
SEGURANÇA NO MAIS ALTO NÍVEL.
A TECNOLOGIA DE TRANSMISSÃO BIDIRECIONAL
PERMITE QUE O RÁDIO TENHA UMA TROCA
CONTÍNUA DE DADOS ENTRE TRANSMISSOR E
RECEPTOR, PERMITINDO UMA FREQUÊNCIA
SEMPRE LIVRE PARA OPERAR COM ALTO NÍVEL DE
SEGURANÇA.
LIGA COM UMA CHAVE ELETRÔNICA.
PARA GARANTIR ACESSO APENAS PARA PESSOAL
AUTORIZADO SEM A NECESSIDADE DE REMOÇÃO
DE CHAVES, A OPERAÇÃO DE INÍCIO É FEITA POR
CONTROLE DE CHAVE ELETRÔNICA PROTEGIDA
POR SENHA.
VASTA GAMA DE RECEPTORES.
OS RECEPTORES SÃO DIVIDIDOS EM TRÊS
TAMANHOS DIFERENTES: H - HS - HM QUE
PODEM SER COMBINADOS A QUALQUER MODELO
JK.
ISSO PERMITE TER TOTAL VANTAGEM DA GRANDE
QUANTIDADE DE SAÍDAS PARA RELÉS.
DE TRANSMISSOR DA SÉRIE
SISTEMAS DE AUTOMAÇÃO
E SEGURANÇA INDUSTRIAL
www.juuko.com.br
Durável
Ergonômico
Antideslizante
2 pilhas alcalinas AA
para 300 horas de
transmissão contínua
Botão de
emergência altamente
acessível e seguro
3 tamanhos distintos de receptores para os
4 tipos de modelo com características
de saída (output) específicas
Transmissor.
O transmissor tem uma forma ergonômica para uma empunhadura fácil.
No topo existem 4 LEDs de alto brilho que indicam o nível de bateria, o código de erro, a
inserção de funções auxiliares de como selecionar um ou dois guinchos e abaixo 1 LED verde
de indicação do controle remoto ativo.
Mudança automática de frequência.
O lugar na frequência de operação é automático de acordo com a disponibilidade do canal,
livre de interferências. O aparato faz uma verificação de 140 canais diferentes.
Receptor.
Disponível em 3 tamanhos e 4 tipos de modelo com características
de saídas específicas , é equipado com terminais de parafuso para
uma fácil conexão com qualquer sistema.
A instalação pode ser feita por 4 suportes no canto, ou fixando ao
parafuso central.
Um LED verde e vermelho avisa o estado da transmissão recebida
entre o transmissor e o receptor sinalizando via código de pulso.
Relé duplo com circuito de PARAR.
Antena receptora.
Os controles remotos de segurança da JUUKO, nos
receptores HS e HM, são equipados com relé de duplo
desligamento grau de abertura garantido de segurança
em PL d / Cat.3 -certif.13849-1
Disponível em 2 formatos diferentes, é posicionado
externamente com parafuso conector SMA, isso
permite qualquer conexão do cabo coaxial a um
diferente posicionamento da antena.
[email protected] | www.juuko.com.br
O alcance: É possível combinar 10 modelos de transmissor em função da quantidade de botões e os passos de
velocidade, com 4 receptores diferentes.
A
K200
K202
K400
K404
K600
K606
K200 - 2 botões de passo único
K202 - 2 botões de passo duplo
K800
K808
Vários adesivos
para botões
K400 - 4 botões de passo único
K404 - 4 botões de passo duplo
K600 - 6 botões de passo único
K606 - 6 botões de passo duplo
K800 - 8 botões de passo único
K808 - 8 botões de passo duplo
K1000 - 10 botões de passo único
K1010 - 10 botões de passo duplo
K1200 - 12 botões de passo único
K1212 - 12 botões de passo duplo
K1000
K1010
K1200
K1212
H - 2 relés de parada + 2 relés de início
+ 2 relé de comando
HV - 14 saídas MOSFET programáveis
HS - 2 relés de saída GARANTIA DE
ABERTURA + 2 relés de início + 13
relés de comando
HM - 2 relés de parada GARANTIA DE
ABERTURA + 2 relés de saída + 19
relés de comando
HM
HS
H - HV
[email protected] | www.juuko.com.br
Função Especial: sistema de multi-controle.
Cada equipamento rádio controlado pode ser programado de uma
forma que eles podem operar em conjunto com transmissor em
"Master & Slave" ou "Take and Release" e também "Tandem" de
duplo içamento e transmissor único.
Transmissão a Rádio de Duas
Vias.
Através do sinal de retorno do
receptor, você pode ativar o LED
no transmissor.
Início de Limitação de Alcance.
Esta função permite você a fazer o
Início em limitação a uma área
restrita de segurança perto do
receptor de rádio.
Essa função permite que você verifique visualmente
a inclusão das funções de prioridade ocorrida.
Pareamento Remoto do Transmissor e Receptor.
Uma cópia de um transmissor para um receptor que pode ser feita com um simples procedimento de
pressionamento de botões.
Data Sheet
TRANSMISSOR
Certificação
RECEPTOR
10821A-898961620
Frequência
433.0525 > 434.7775 MHz
Tipo de Modulação
Distância máxima de operação
4GFSK
100 metros
Impedância da antena
Fonte de energia
4GFSK
Sensibilidade
Antena
-112dBm a 1,2Kbps
PLL multi-frequência 140 canais
50 ohm
50 ohm
50 > 100mS
50 > 100mS
2 x (AA) pilha alcalina
H - 90/460 Vac / HV - 12/24 Vdc / HS - 24/264 Vac/dc / HM - 24/48 Vac/dc
Interna
Consumo médio
16mA a 3Vcc
Potência de transmissão
Temperatura de operação
Grau de proteção
Externa
Consumo de energia em standby
< 10dBm
-30°C > +75°C
Saída de Relé
1NO 5 A 250
Vac
Tamanho e peso aproximados
H - 2 stop + 2 start + 2 command
HS - 2 stop + 2 start + 13 command
HM - 2 stop + 2 start + 19 command
Saída
MOSFET
7,5 Amps
H245xL57xD51 mm - 350 g
H - H142 x L141,2 x D58,5 (mm) – peso 800 g
HV - H142 x L141,2 x D58,5 (mm) – peso 800 g
HS - H190 x L184 x D64 (mm) – peso 1750 g
HM - H272 x L260 x D96 (mm) – peso 2950 g
Nylon e fibra de vidro
Nylon e fibra de vidro IP65
K200/808
H193xL57xD51 mm - 290 g
K1000/1212
Material da carcaça
16mA at 220Vca
+ 10dBm
-30°C > +75°C
IP65
ID No. RN489896162JK01
433.0525 > 434.7775 MHz
Frequência de controle do sistema PLL multifreq. 140 canais
Comando típico tempo de resposta
Referência Nº T121109W02
HV - 14
Saídas
programáveis
Fone: +55 41 3015.7953 | +55 41 3045.2800 | Fax: 55 41 3015.7853
[email protected] | www.juuko.com.br
