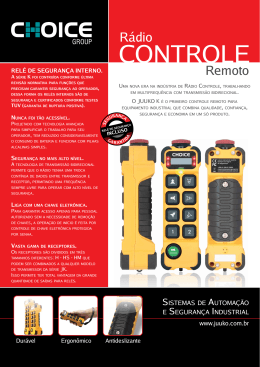

Rádio
RELÉ DE SEGURANÇA INTERNO.
CONTROLE
Remoto
A SÉRIE K FOI CONTRUÍDA CONFORME ÚLTIMA
REVISÃO NORMATIVA PARA FUNÇÕES QUE
PRECISAM GARANTIR SEGURANÇA AO OPERADOR,
DESSA FORMA OS RELÉS INTERNOS SÃO DE
SEGURANÇA E CERTIFICADOS CONFORME TESTES
TUV (GARANTIA DE RUPTURA POSITIVA).
NUNCA FOI TÃO ACESSÍVEL.
UMA NOVA ERA NA INDÚSTRIA DE RÁDIO CONTROLE, TRABALHANDO
EM MULTIFREQUÊNCIA COM TRANSMISSÃO BIDIRECIONAL.
O JUUKO K É O PRIMEIRO CONTROLE REMOTO PARA
EQUIPAMENTO INDUSTRIAL QUE COMBINA QUALIDADE, CONFIANÇA,
SEGURANÇA E ECONOMIA EM UM SÓ PRODUTO.
PROJETADO COM TECNOLOGIA AVANÇADA
PARA SIMPLIFICAR O TRABALHO PARA SEU
OPERADOR, TEM REDUZIDO CONSIDERAVELMENTE
O CONSUMO DE BATERIA E FUNCIONA COM PILHAS
ALCALINAS SIMPLES.
SEGURANÇA NO MAIS ALTO NÍVEL.
A TECNOLOGIA DE TRANSMISSÃO BIDIRECIONAL
PERMITE QUE O RÁDIO TENHA UMA TROCA
CONTÍNUA DE DADOS ENTRE TRANSMISSOR E
RECEPTOR, PERMITINDO UMA FREQUÊNCIA
SEMPRE LIVRE PARA OPERAR COM ALTO NÍVEL DE
SEGURANÇA.
LIGA COM UMA CHAVE ELETRÔNICA.
PARA GARANTIR ACESSO APENAS PARA PESSOAL
AUTORIZADO SEM A NECESSIDADE DE REMOÇÃO
DE CHAVES, A OPERAÇÃO DE INÍCIO É FEITA POR
CONTROLE DE CHAVE ELETRÔNICA PROTEGIDA
POR SENHA.
VASTA GAMA DE RECEPTORES.
OS RECEPTORES SÃO DIVIDIDOS EM TRÊS
TAMANHOS DIFERENTES: H - HS - HM QUE
PODEM SER COMBINADOS A QUALQUER MODELO
JK.
ISSO PERMITE TER TOTAL VANTAGEM DA GRANDE
QUANTIDADE DE SAÍDAS PARA RELÉS.
DE TRANSMISSOR DA SÉRIE
RÁDIO CONTROLE
REMOTO INDUSTRIAL
www.juuko.com.br
Durável
Ergonômico
Antideslizante
2 pilhas alcalinas AA
para 300 horas de
transmissão contínua
Botão de
emergência altamente
acessível e seguro
3 tamanhos distintos de receptores para os
4 tipos de modelo com características
de saída (output) específicas
Transmissor.
O transmissor tem uma forma ergonômica para uma empunhadura fácil.
No topo existem 4 LEDs de alto brilho que indicam o nível de bateria, o código de erro, a
inserção de funções auxiliares de como selecionar um ou dois guinchos e abaixo 1 LED verde
de indicação do controle remoto ativo.
Mudança automática de frequência.
O lugar na frequência de operação é automático de acordo com a disponibilidade do canal,
livre de interferências. O aparato faz uma verificação de 140 canais diferentes.
Receptor.
Disponível em 3 tamanhos e 4 tipos de modelo com características
de saídas específicas , é equipado com terminais de parafuso para
uma fácil conexão com qualquer sistema.
A instalação pode ser feita por 4 suportes no canto, ou fixando ao
parafuso central.
Um LED verde e vermelho avisa o estado da transmissão recebida
entre o transmissor e o receptor sinalizando via código de pulso.
Relé duplo com circuito de PARAR.
Antena receptora.
Os controles remotos de segurança da JUUKO, nos
receptores HS e HM, são equipados com relé de duplo
desligamento grau de abertura garantido de segurança
em PL d / Cat.3 -certif.13849-1
Disponível em 2 formatos diferentes, é posicionado
externamente com parafuso conector SMA, isso
permite qualquer conexão do cabo coaxial a um
diferente posicionamento da antena.
O alcance: É possível combinar 10 modelos de transmissores em função da quantidade de botões e os números
de velocidade, com 4 receptores diferentes.
A
K200
K202
K400
K404
K600
K606
K200 - 2 botões de 1 velocidade
K202 - 2 botões de 2 velocidades
K800
K808
Vários adesivos
para botões
K400 - 4 botões de 1 velocidade
K404 - 4 botões de 2 velocidades
K600 - 6 botões de 1 velocidade
K606 - 6 botões de 2 velocidades
K800 - 8 botões de 1 velocidade
K808 - 8 botões de 2 velocidades
K1000 - 10 botões de 1 velocidade
K1010 - 10 botões de 2 velocidades
K1200 - 12 botões de 1 velocidade
K1212 - 12 botões de 2 velocidades
K1000
K1010
K1200
K1212
H - 2 relés de parada + 2 relés de início
+ 2 relé de comando
HV - 14 saídas MOSFET programáveis
HS - 2 relés de saída GARANTIA DE
ABERTURA + 2 relés de início + 13
relés de comando
HM - 2 relés de parada GARANTIA DE
ABERTURA + 2 relés de saída + 19
relés de comando
HM
HS
H - HV
Função Especial: sistema de multi-controle.
Cada equipamento rádio controlado pode ser programado de uma
forma que eles podem operar em conjunto com transmissor em
"Master & Slave" ou "Take and Release" e também "Tandem" de
duplo içamento e transmissor único.
Início de Limitação de Alcance.
Transmissão a Rádio de Duas
Vias.
Através do sinal de retorno do
receptor, você pode ativar o LED
no transmissor.
Esta função permite você a fazer o
Início em limitação a uma área
restrita de segurança perto do
receptor de rádio.
Essa função permite que você verifique visualmente
a inclusão das funções de prioridade ocorrida.
Pareamento Remoto do Transmissor e Receptor.
Uma cópia de um transmissor para um receptor que pode ser feita com um simples procedimento de
pressionamento de botões.
Data Sheet
TRANSMISSOR
Certificação
Frequência
Tipo de Modulação
Distância máxima de operação
RECEPTOR
10821A-898961620
433.0525 > 434.7775 MHz
4GFSK
100 metros
Impedância da antena
Fonte de energia
4GFSK
Sensibilidade
Antena
Consumo médio
Potência de transmissão
Temperatura de operação
Grau de proteção
50 ohm
50 ohm
50 > 100mS
H - 90/460 Vac / HV - 12/24 Vdc / HS - 24/264 Vac/dc / HM - 24/48 Vac/dc
Interna
16mA a 3Vcc
Externa
Consumo de energia em standby
< 10dBm
-30°C > +75°C
-30°C > +75°C
IP65
Saída de Relé
H - 2 stop + 2 start + 2 command
HS - 2 stop + 2 start + 13 command
HM - 2 stop + 2 start + 19 command
Saída
MOSFET
7,5 Amps
H245xL57xD51 mm - 350 g
H - H142 x L141,2 x D58,5 (mm) – peso 800 g
HV - H142 x L141,2 x D58,5 (mm) – peso 800 g
HS - H190 x L184 x D64 (mm) – peso 1750 g
HM - H272 x L260 x D96 (mm) – peso 2950 g
Nylon e fibra de vidro
Nylon e fibra de vidro IP65
K200/808
H193xL57xD51 mm - 290 g
K1000/1212
Material da carcaça
16mA at 220Vca
+ 10dBm
1NO 5 A 250
Vac
Tamanho e peso aproximados
-112dBm a 1,2Kbps
PLL multi-frequência 140 canais
50 > 100mS
2 x (AA) pilha alcalina
ID No. RN489896162JK01
433.0525 > 434.7775 MHz
Frequência de controle do sistema PLL multifreq. 140 canais
Comando típico tempo de resposta
Referência Nº T121109W02
HV - 14
Saídas
programáveis
10
