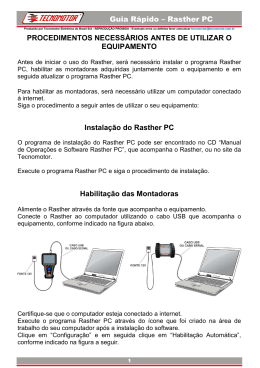

Guia Rápido – Rasther PC
Produzido por Tecnomotor Eletrônica do Brasil S/A - REPRODUÇÃO PROIBIDA - Eventuais erros ou defeitos favor comunicar [email protected]
PROCEDIMENTOS NECESSÁRIOS ANTES DE UTILIZAR O
EQUIPAMENTO
Antes de iniciar o uso do Rasther, será necessário instalar o programa Rasther
PC, habilitar as montadoras adquiridas juntamente com o equipamento e em
seguida atualizar o programa Rasther PC.
Para habilitar as montadoras, será necessário utilizar um computador conectado
à internet.
Siga o procedimento a seguir antes de utilizar o seu equipamento:
Instalação do Rasther PC
O programa de instalação do Rasther PC pode ser encontrado no CD “Manual
de Operações e Software Rasther PC”, que acompanha o Rasther, ou no site da
Tecnomotor.
Execute o programa Rasther PC e siga o procedimento de instalação.
Habilitação das Montadoras
Alimente o Rasther através da fonte que acompanha o equipamento.
Conecte o Rasther ao computador utilizando o cabo USB que acompanha o
equipamento, conforme indicado na figura abaixo.
Certifique-se que o computador esteja conectado a internet.
Execute o programa Rasther PC através do ícone que foi criado na área de
trabalho do seu computador após a instalação do software.
Clique em “Configuração” e em seguida clique em “Habilitação Automática”,
conforme indicado na figura a seguir.
1
Guia Rápido – Rasther PC
Produzido por Tecnomotor Eletrônica do Brasil S/A - REPRODUÇÃO PROIBIDA - Eventuais erros ou defeitos favor comunicar [email protected]
Certifique-se que o equipamento esteja conectado ao computador e recebendo
alimentação externa. Clique em “OK” conforme indicado na figura abaixo.
Após ler atentamente os termos de licença para uso de softwares Tecnomotor e,
caso concorde com os termos, clique na opção “Li e concordo com as condições
dos termos de uso desse programa” e pressione a opção “OK” conforme
indicado na figura abaixo. Caso contrário o programa será fechado.
2
Guia Rápido – Rasther PC
Produzido por Tecnomotor Eletrônica do Brasil S/A - REPRODUÇÃO PROIBIDA - Eventuais erros ou defeitos favor comunicar [email protected]
Preencha os campos solicitados e clique em “OK”, conforme indicado na figura
abaixo.
Após realizar os procedimentos corretamente, aparecerá a tela de confirmação
de Montadoras Habilitadas, conforme indicado na figura abaixo.
3
Guia Rápido – Rasther PC
Produzido por Tecnomotor Eletrônica do Brasil S/A - REPRODUÇÃO PROIBIDA - Eventuais erros ou defeitos favor comunicar [email protected]
Atualização do Rasther PC
Após habilitar as montadoras, o Rasther PC automaticamente pedirá para ser
atualizado. Clique na opção “SIM”, conforme indicado na figura abaixo.
Neste momento o Rasther PC checará se há um kit de atualização disponível
para o seu equipamento. Caso seja necessário, o botão “Baixar e Instalar
Atualizações Marcadas” será habilitado, basta clicar na opção e aguardar o
processo de atualização.
Ao final do processo aparecerá a mensagem “Atualização Instalada”. Clique em
“OK” e feche o atualizador do Rasther PC.
Abra novamente o software através do ícone Rasther PC na área de trabalho.
Clique em “Atualização” e selecione a opção que corresponde ao seu
equipamento, Rasther III ou Rasther Box ou Rasther i+, conforme indicado na
figura a seguir.
4
Guia Rápido – Rasther PC
Produzido por Tecnomotor Eletrônica do Brasil S/A - REPRODUÇÃO PROIBIDA - Eventuais erros ou defeitos favor comunicar [email protected]
Certifique que o equipamento esteja conectado ao computador e clique em “OK”,
conforme indicado na figura abaixo.
Certifique-se que o Rasther esteja conectado ao computador através do cabo
USB ou Serial e tecle a opção “Atualizar”, conforme indicado na figura abaixo.
5
Guia Rápido – Rasther PC
Produzido por Tecnomotor Eletrônica do Brasil S/A - REPRODUÇÃO PROIBIDA - Eventuais erros ou defeitos favor comunicar [email protected]
Para o Rasther Box, aguarde a atualização e em seguida clique em “OK”,
conforme indicado nas figuras abaixo.
Para o Rasther III, clique na opção “Atualização de Software Serial/USB“
conforme indicado na figura abaixo.
6
Guia Rápido – Rasther PC
Produzido por Tecnomotor Eletrônica do Brasil S/A - REPRODUÇÃO PROIBIDA - Eventuais erros ou defeitos favor comunicar [email protected]
Certifique-se que o Rasther III esteja alimentado e conectado à porta Serial/USB
do computador e clique em “Avançar”, conforme indicado na figura abaixo.
Leia as informações contidas na tela do software e clique em “Avançar”,
conforme indicado na figura abaixo.
Leia as instruções e clique em Iniciar conforme indicado na figura abaixo.
7
Guia Rápido – Rasther PC
Produzido por Tecnomotor Eletrônica do Brasil S/A - REPRODUÇÃO PROIBIDA - Eventuais erros ou defeitos favor comunicar [email protected]
Aguarde a atualização do equipamento, conforme indicado na figura abaixo.
Após a finalização do processo, verifique o funcionamento do seu Rasther III.
Feche a janela de assistente de atualização.
Após realizar esses procedimentos, seu equipamento estará apto para ser
utilizado.
Caso tenha algum problema durante estes procedimentos, entre em contato com
o Apoio Técnico Tecnomotor.
REV. 11/2012
Código - 56169
