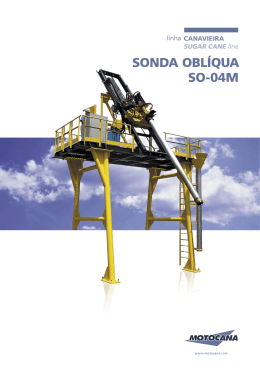

LINHA CANAVIEIRA | SUGAR CANE LINE | SONDA OBLÍQUA SO-04M
GRÁFICOS | GRAPHICS
SONDA OBLÍQUA SO-04M
SONDA OBLÍQUA
SO-04M
DESTAQUES | PROMINENCIES
QUALIDADE
Qualidade de amostra proporcionando
confiança.
QUALITY
Quality of the sample providing
confidence.
RAPIDEZ
Movimentação rápida melhorando o fluxo
de caminhões no pátio.
RAPIDITY
Fast movement improving the flow
of trucks in the yard.
DIMINUIÇÃO DE CUSTOS
Menor custo na coleta e maior durabilidade.
REDUCTION OF COSTS
Less costs in collecting and a greater
durability.
FÁCIL MANUSEIO
Sistema operacional simplificado.
EASY USAGE
Operating system simplified.
Especificações Técnicas podem sofrer alterações sem prévio aviso. Fotos Ilustrativas / We reserve the right to change design and specification without prior notice. Illustrative Pictutes.
linha CANAVIEIRA
SUGAR CANE line
DADOS TÉCNICOS | TECHNICAL ESPECIFICATION
Vão livre
Free gap
largura 3.900 x 5.000 m
weight 3.900 x 5.000 m
Alimentação elétrica
Electric feed
Trifásica 220v, 380v e 440v
Tree-phase 220v, 380v e 440v
ESPECIFICAÇÃO DOS MOTORES / ENGINE SPECIFICATION
Unidade hidráulica - Eletro trifásico
Hydraulic unit
60 Hp / 1.730 rpm
60 Hp / 1,730 rpm
Sonda - Hidráulico orbitrol
Plumb - Orbitrol hydraulic
245 cm3 / rot
245 cm3 / rot
Carro - Hidráulico orbitrol
Hydraulic car
140 cm3
140 cm3
VELOCIDADE / SPEED
Ciclo da amostragem
Sampling cicle
aproximadamente 1’ 45’’
nononononononno 1’ 25’’
Número médio de amostras / hora
Average number of sampling / hour
aproximadamente 30
nononononononno 30
Peso médio da amostra / Average weight of sample
15 Kg / 15 Kg
Curso da sonda / Plumb course
4.600 mm / 4,600 mm
Diâmetro da sonda / Plumb diameter
200 mm / 200 mm
Corôa composta por facas de perfis triangulares fixadas à base por parafusos
The base is composed by triangular knives with ar attached with screws to the base
200 mm
200 mm
Assistência técnica / Technical support
Integral / Integral
www.motocana.com
Av. 1º de Agosto 343 | Vila Rezende | Piracicaba | SP | BRASIL | Tel: +55 19 3412.1234 Fax: +55 19 3412.1237 | [email protected] | www.motocana.com
Sonda SO 04M.indd 1
Process Cyan Process Magenta Process Yellow Process Black
16/8/2005 11:03:30
